Cara Mengukur Menggunakan Multimeter Digital

Berikut ini  cara menggunakan Multimeter Digital  :

 Untuk Analisa Kerusakan Awal.

• Hp mati total dan hp hidup = Short, Panas, Batrai cepat habi

  - Set Skala ke

 Hubungkan jarum kabel merah ke konektor positif Baterai dan jarum kabel hitam ke konektor negatif Baterai.

Hasilnya

•  Multimeter menunjukkan tegangan standart batrai 3,7 v berarti kondisi batrai normal, jika dibawah 3,7 berarti kondisi batrai drop/lemah= solusi desktop pakai charger.

untuk mengukur kondisi batrai, karena bisa jadi hp mati total hanya disebabkan batrai yang drop/lemah.

    - Set skala ke

 Hubungkan jarum kabel merah ke konektor positif hp dan jarum kabel hitam ke konektor negatif hp.





Hasilnya  -

• Multimeter berbunyi berarti hp short vbat, inilah penyebab hp panas, batrai cepat sekali habis, mati total .

Multimeter berbunyi

•  Multimeter menunjukkan nilai tertentu tidak balik ke nol dan tidak berbunyi ini menandakan hp keadaan short kecil,  biasanya hp kondisi begini jika hidup hpnya boros batrainya.

Multimeter menunjukkan nilai tertentu.

• Multimeter menunjukkan nilai tertentu lalu balik ke nol, dan jika kabel di balik menunjukkan nilai tertentu ini kemungkinan kerusakkan software/ short setelah on off/on/.,off yang putus. (untuk ini tahap berikutnya pengecekkan ke power supply).

Multimeter menujukkan nilai tertentu terus balik ke nol

• Multimeter tidak menunjukkan angka sama sekali.,dan jika dibalik hasilnya sama, ini putus jalur vbat Ground konektor batrai hp.

Multimeter tidak menunjukkan nilai tertentu.

   Untuk Analisa berdasarkan trobuleshooting

•  Troubleshooting merupakan pencarian sumber masalah secara sistematis sehingga masalah tersebut dapat diselesaikan

• Media yang diukur untuk trobuleshooting ini sangatlah banyak, sehingga jika dibahas banyak sekali, disini saya cuma membahas pada kerusakan yang sederhana yang mana teknisi yang baru menekuni bidang ini lebih cepat memahami penyelesaian tahap awal.
• contoh jika kerusakkan hp yang tidak berbunyi suaranya baik speaker / buzzer. pengukuran yaitu sama seperti diatas disetnya, setelah hp terbongkar cari buzzer/speakernya dan diukur jika hasilnya tidak berbunyi/tidak menunjukkan nilai tertentu bisa dipastikan speaker/buzzer putus, penyelesaiannya ganti part yang sejenis.

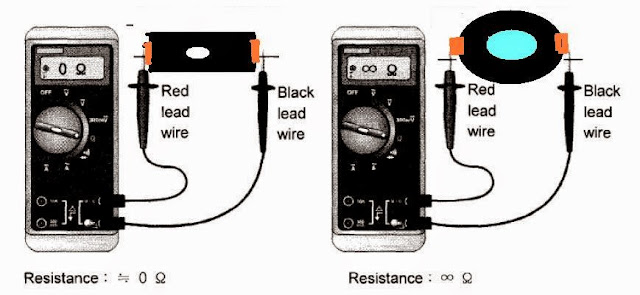

  Mengukur speaker/buzze





•  Contoh pengukuran pada pwb hp pin buzzer/speaker:



untuk mengukur jalur , saya mengunakan trik ini: Letakkan jarum kabel merah ke ground, dan hubungkan jarum kabel hitam ke pin pwb Buzzer/speaker secara bergantian, jika ada menunjukkan nilai tertentu maka bisa dipastikan jalur bagus, sebaliknya jika tidaka menunjukkan nilai tertentu, putus jalurnya. Catatan: trik ini saya pakai karena jika dibalik angka yang ditunjukkan di multimeter lebih akurat.

•  Contoh mengukur jalur, tegangan dan komponen hp.

Contoh Berdasarkan jenis kerusakan

                 - Jika rusak On off :

Tekan on off jika berbunyi berarti part bagus, jika tidak berbunyi maka part rusak, ganti part yg sejenis.

                - Jika rusaknya jalur on off

ukur sesuai jalur skema, diurut jika hasilnya normal ukur sampai titik terakhir yang diukur, yang bisa  disimpulkan apakah jalur / komponen yang rusak.

Demikian sedikit cara menggunakan multimeter, dari hal sederhana bisa dikkembangkan lagi cara mengukur jalur,tegangan dan part lainnya .
